Activité 6 Exploitation de la maquette numérique:

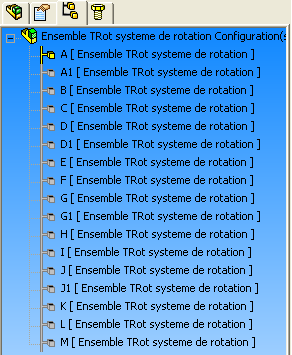

Ouvrir le fichier "Ensemble TRot systeme de rotation.SLDASM" Dans l'arbre de construction, sélectionner l'ongler "Configurations" Les diférentes configuration (A à M) permettent de simuler la rotation gauche de 2 pas du système. Par un double clic sur la configuration (ou clic droit et "Montrer la configuration), les élèments prennent leur position de l'étape. Les configurations A1, D1, G1 et J1 autorisent le mouvement du piston de rotation en faisant glisser la souris.

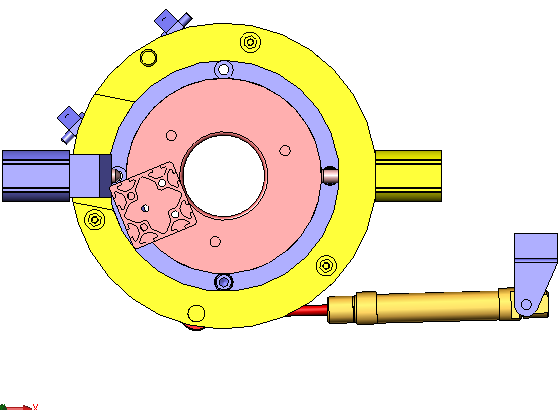

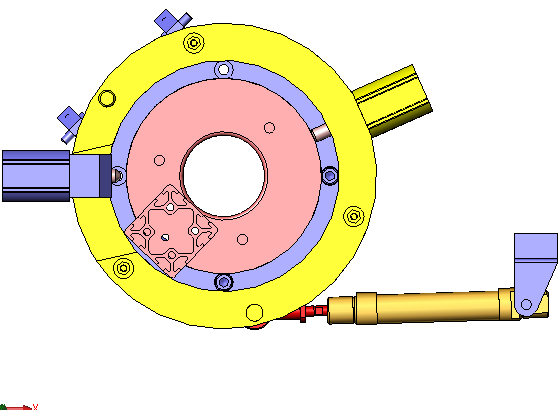

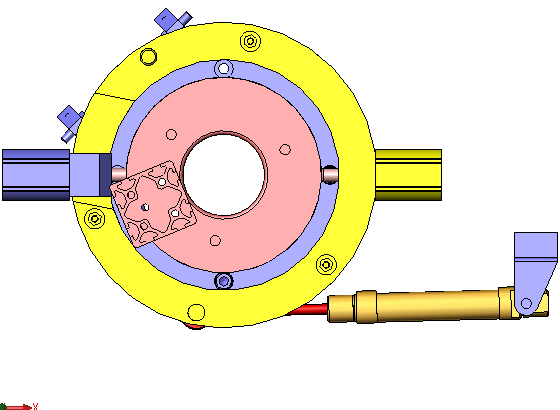

Bâti en bleu, Couronne en jaune, Support vertical (en rose)
Vérin de rotation ( Beige+rouge) Index bâti (bleu et orange), index plateau (jaune et orange)

Configuration	Positions
A
B
C
D
E
F
G

Compléter le tableau de la page suivante en précisant le numéro d’étape (correspondant au Grafcet), l’action réalisée par le vérin en mouvement (préciser uniquement sortie ou rentrée) à cette étape.

Indiquer les pièces en rotation (couronne, support, aucune)

Colorier en rouge la tige en mouvement, colorier en vert les pièces en rotation et indiquer les sens de déplacement par une flèche.
